一、 课题概况

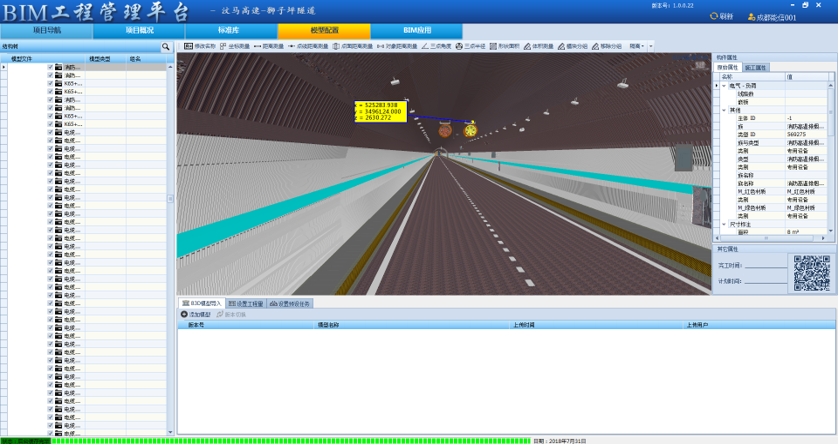

本课题项目基于3D GIS+BIM技术,研发汶马(汶川—马尔康)高速公路3D GIS+BIM建设期智慧管理平台,在此基础上对汶马高速重大节点工程结构物建设期信息进行综合管理及辅助型应用的示范研究,以狮子坪隧道作为示范项目,狮子坪隧道全长约13公里,穿越地质条件极其复杂。本课题主要创新点包括如下内容:
(1)基于3D GIS+BIM技术的高速公路建设期智慧管理平台的融合应用与数据互联互通;
(2)基于3D GIS+BIM技术的施工动态信息的可视化交互;

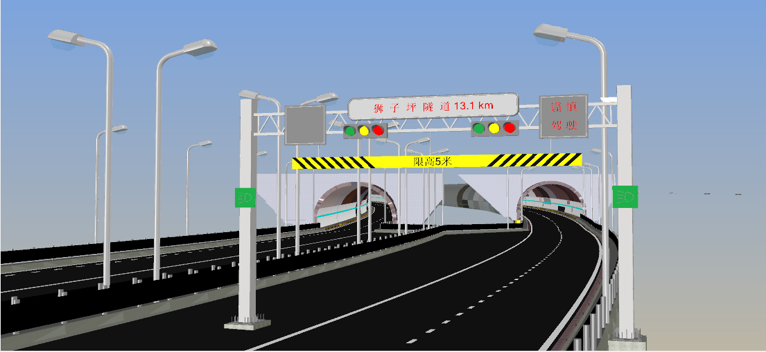

(3)3D GIS+BIM建设期智慧管理平台在汶马高速狮子坪隧道的应用示范。
二、 课题研究路线
本课题采取的研究技术路线如下:
(1)基于3D GIS+BIM技术的智慧管理平台建设期应用规划。
根据建设期各参与主体方的基本应用需求及建设期相关元素(如资金、物料等),在充分明确建设期资金流向、物料流向、施工组织管理模式等基础之上,搭建基于3D GIS+BIM技术的智慧管理平台。
(2)建设期应用软件的集成与数据融合互通技术。
择辅助施工的各类建设期应用软件(如资金拨付、质量管控等),并对其进行分析筛选,通过数据接口的重新定义实现各款应用软件间的数据互联互通和模块信息共享
(3)施工动态信息的可视化交互。
根据BIM技术所建立的结构物几何模型和施工过程,通过交互设计实现施工动态信息的实时交互和过程模拟,对建设过程中的资金、材料、工期、质量控制等基本信息进行可视化交互操作
