一、isBIM装饰的运用

         分 享 人:杨俊
         应用技术:isBIM插件在装饰建模中的应用
         操作步骤:

                  1.在“isBIM装饰栏下,运用一键生房间命令,生成各个房间的编号;

                  2.运用房间生楼板命令,点选生成各个房间的楼地板;

                  3.根据每个房间的装饰不同,设置好参数后,运用抹灰面层形成踢脚线及各装饰墙面;

                  4.运用吊顶地砖命令,点选各个房间,生成相应的吊顶及地砖。


二、零件工具的应用

         分 享 人:宫佳欣
         应用技术:零件工具的应用介绍
         操作步骤:

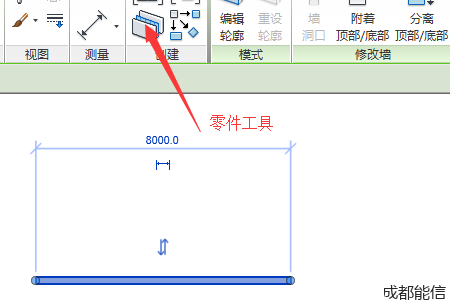

                 1.选中要创建零件的构件,点击零件工具,创建零件;

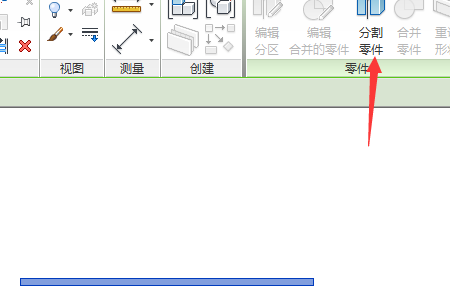

                     2.分割零件;

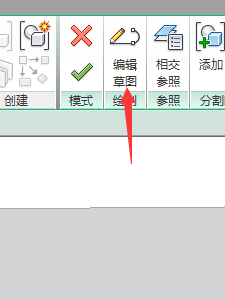

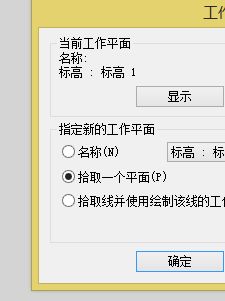

                      3.编辑草图→转到三维视图→点击设置拾取一个工作平面;

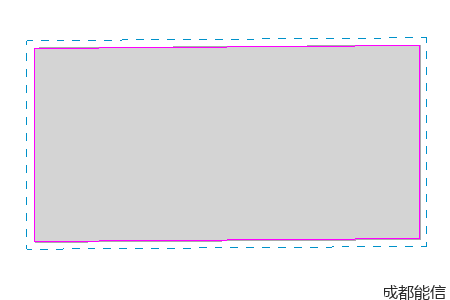

                       4. 绘制分割线,分割线必须在一个封闭的区域中;






                        5. 绘制完成;

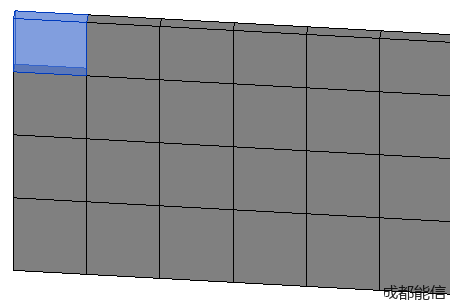

6. 选中单个分割构件,在属性框中找到“通过原始分类的材质”,并点击将“√”去掉,便可以修改分割构件的材质。
