一、立面视图中建立横向轴网
分 享 人:施钧天
技术应用:立面视图横向轴网建立,辅助建模的便利性
操作步骤:
方法1.使用常规剖面在立面图上做垂直方向的剖面,把剖面旋转90°,便得到水平方相的剖面。
方法2. 在立面视图点击剖面,在属性浏览器里面下拉把建筑剖面换成详图视图后,便可绘制水平方向的剖面。
分 享 人:夏铭阳
技术应用:过滤器的应用
操作步骤:

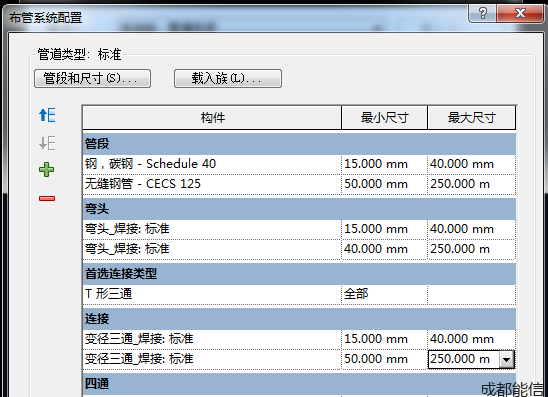

1.不同管径选用不同材料时,如下:

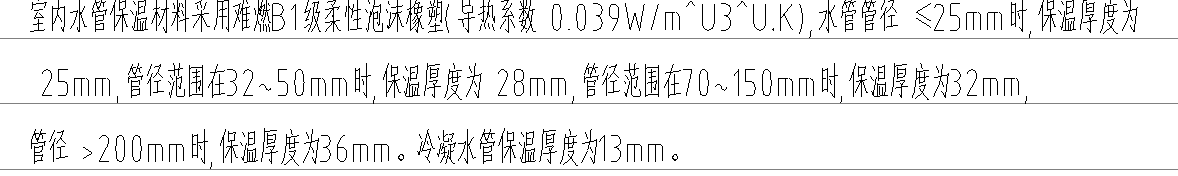

2. 不同的管径用不同厚度的保温材料,如下例:
可以利用过滤器进行操作:

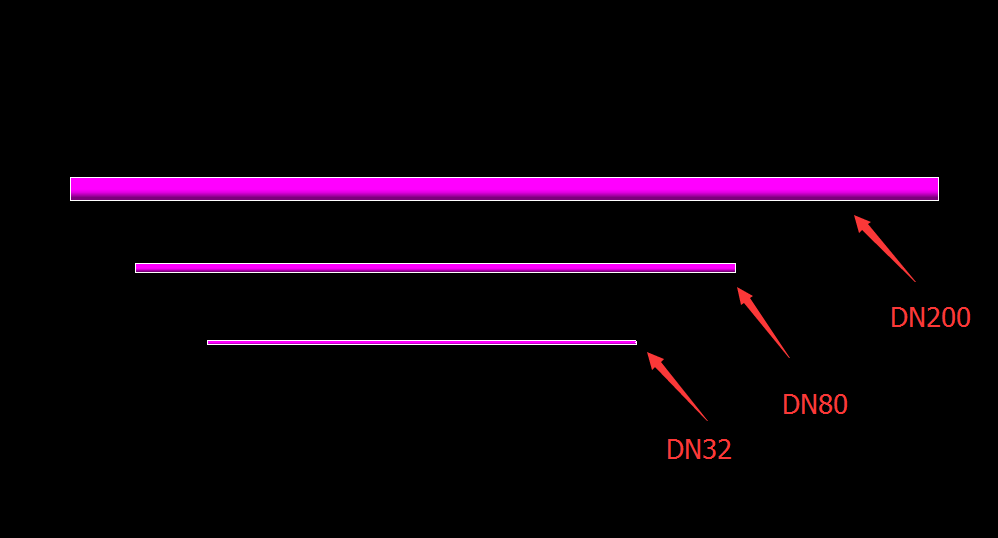

① 首先绘制不同管径的管道

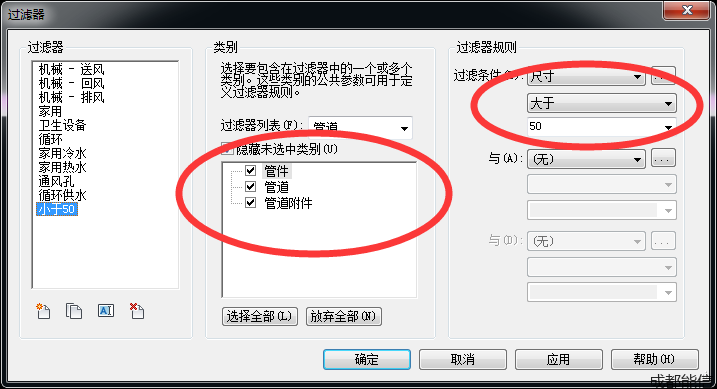

② 在过滤器中过滤小于50的管径

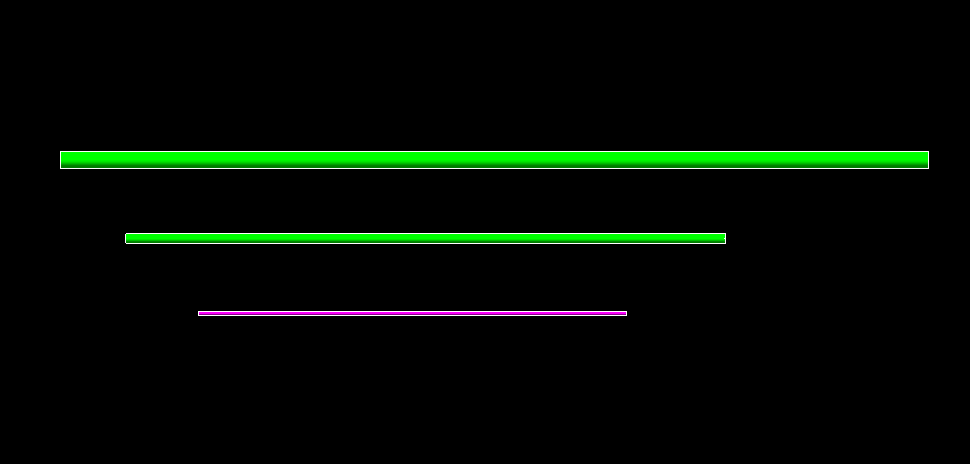

此时管道如图:

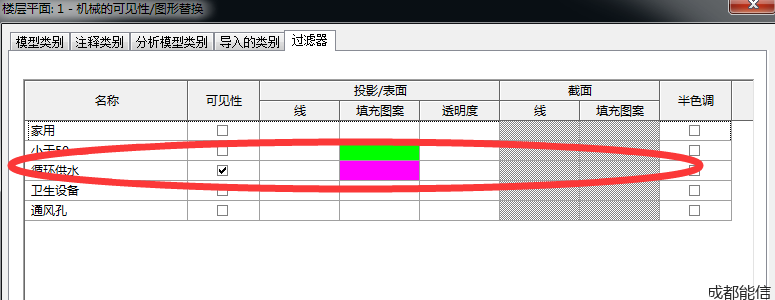

③ 过滤器中关掉“小于50”,如图

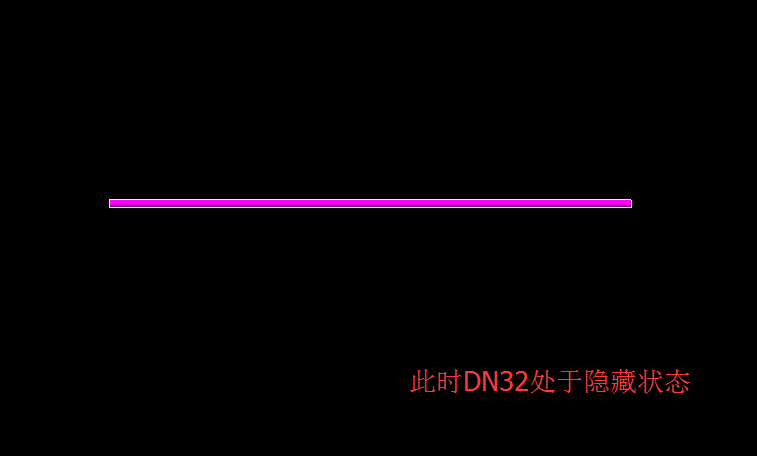

此时我们已经成功过滤掉大于50的管道,剩下的是小于50的管道。

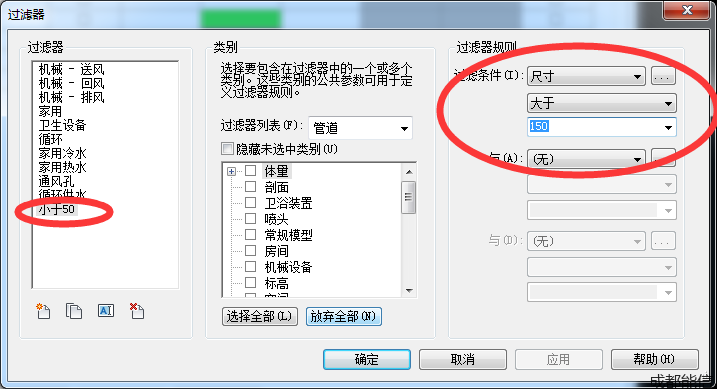

④ 给小于50的管道加好保温后,用HH隐藏小于50的管道,然后改变过滤器中“小于50”的条件,如图:

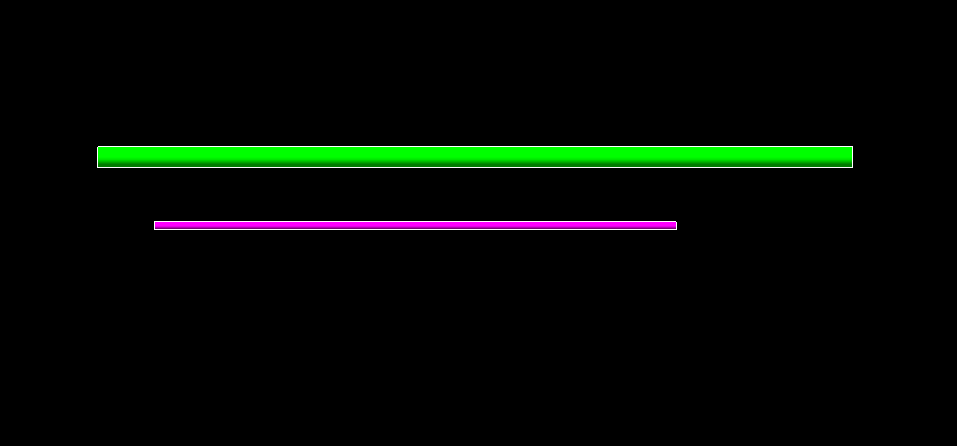

我们成功过滤50≤DN≤150管道。
