项目概况

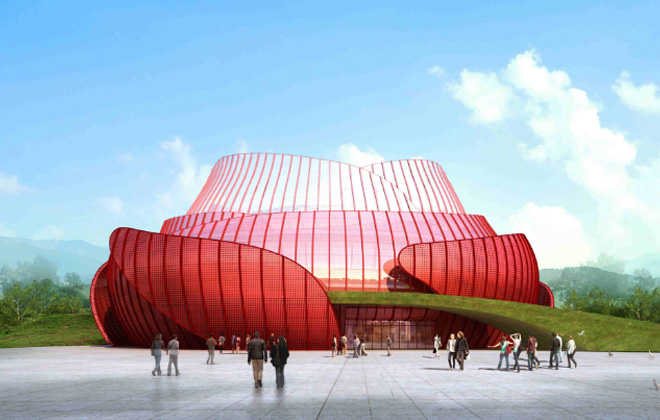

重庆万达展示中心,作为重庆万达城项目的开端,位于重庆市沙坪坝区西永镇。重庆万达城项目是万达集团在全国开工的第12个大型文旅项目,是中国西部地区迄今面积最大,投资最多,规划水平最高的万达城。其占地460公顷,总投资550亿元,内容包括万达茂,室外主题乐园,大型舞台型,度假酒店群等。
本项目总用地面积约121354.82㎡,总建筑面积5743.13㎡。其中幕墙面积总计11000㎡,外幕墙面积大约7300㎡。由11片花瓣环绕组成的螺旋双曲面幕墙,外侧5片花瓣为穿孔铝板,内侧面板为彩釉玻璃幕墙,幕墙面板尺寸规格大部分都不统一,其中外侧铝板,共1315块,386种不同尺寸规格,内侧玻璃面板,共1583块,413块不同尺寸规格
项目难点
1、造型奇异,工程量大
2、工期时间短,计划排布紧密
3、质量精度要求高
4、环境恶劣,安全隐患大
5、成本控制严格
6、管理协调艰难
BIM服务内容
第一阶段:BIM投标工作
1、基于BIM应用的异型曲面建筑幕墙资料收集整理;
2、BIM投标模型建立;
3、非实体样板BIM投标模型建立;
4、BIM投标PPT制作。
第二阶段:非实体样板BIM工作
1、 图纸查错,设计交底
2、 非实体样板龙骨模型建立
3、 非实体样板面板模型建立
4、 新版非实体样板图纸模型建立
5、 通过模型对比,考虑施工因素,确定由双曲面幕墙面板改为梯形面板
6、 非实体样板模型与钢结构模型碰撞检查
7、 非实体样板模型优化调整
8、 非实体样板龙骨下料
9、 非实体样板犀牛模型面板下料
10、非实体样板施工模拟。
第三阶段:项目整体BIM工作
1、设计图纸查错,设计交底

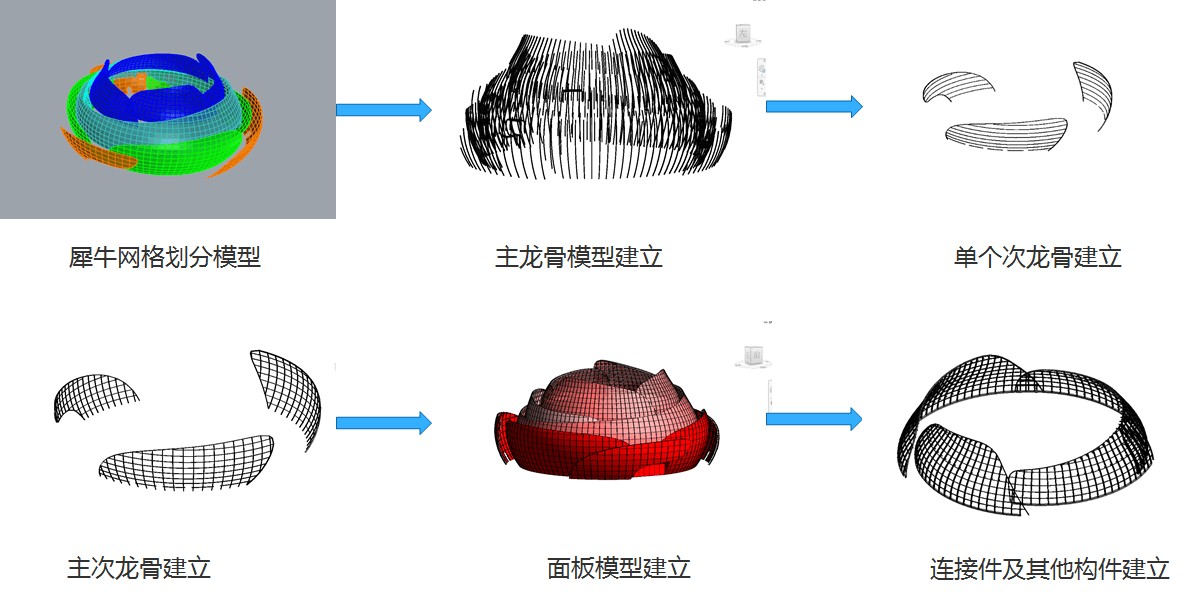

2、犀牛模型网格划分优化
3、 建立幕墙构件相应BIM族及BIM样板

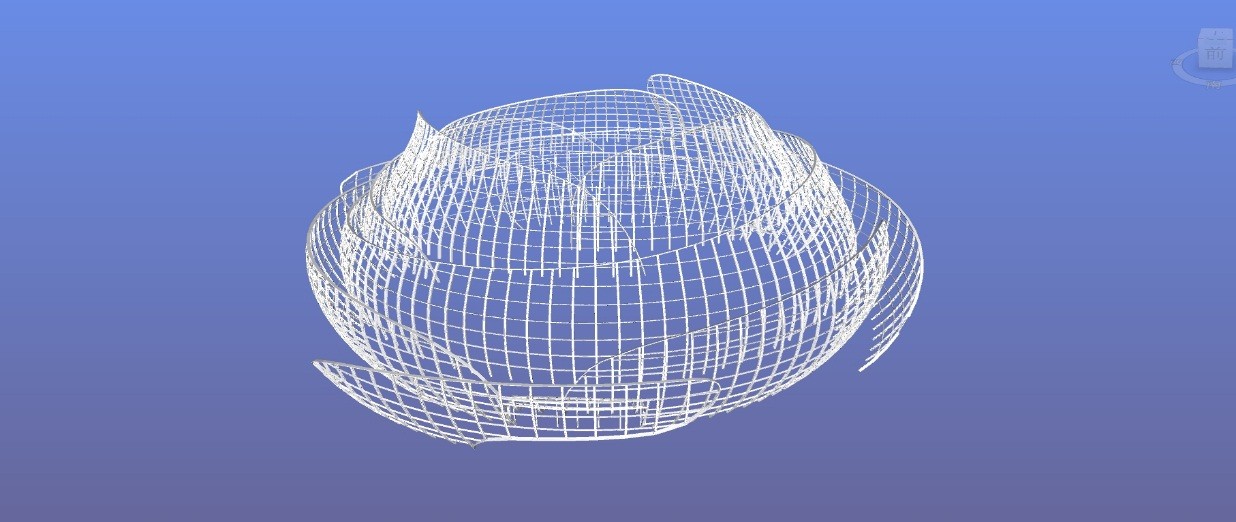

4、 基于犀牛划分模型进行主龙骨及相应铝型材建模
5、 基于犀牛划分模型进行次龙骨及相应铝型材建模

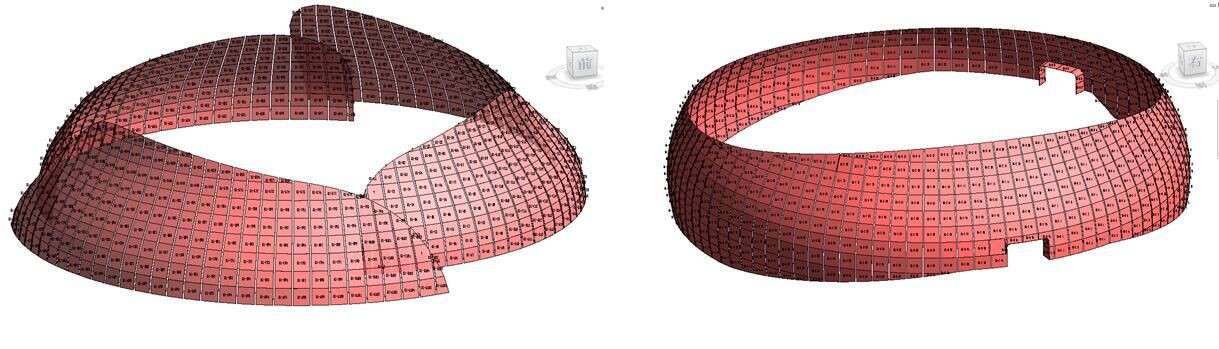

6、 基于犀牛划分模型进行幕墙面板建模
7、 龙骨模型与钢结构模型碰撞,并发现较多碰撞,形成碰撞报告
8、 进行模型调整,确定施工方案,最终决定调整幕墙模型外扩100

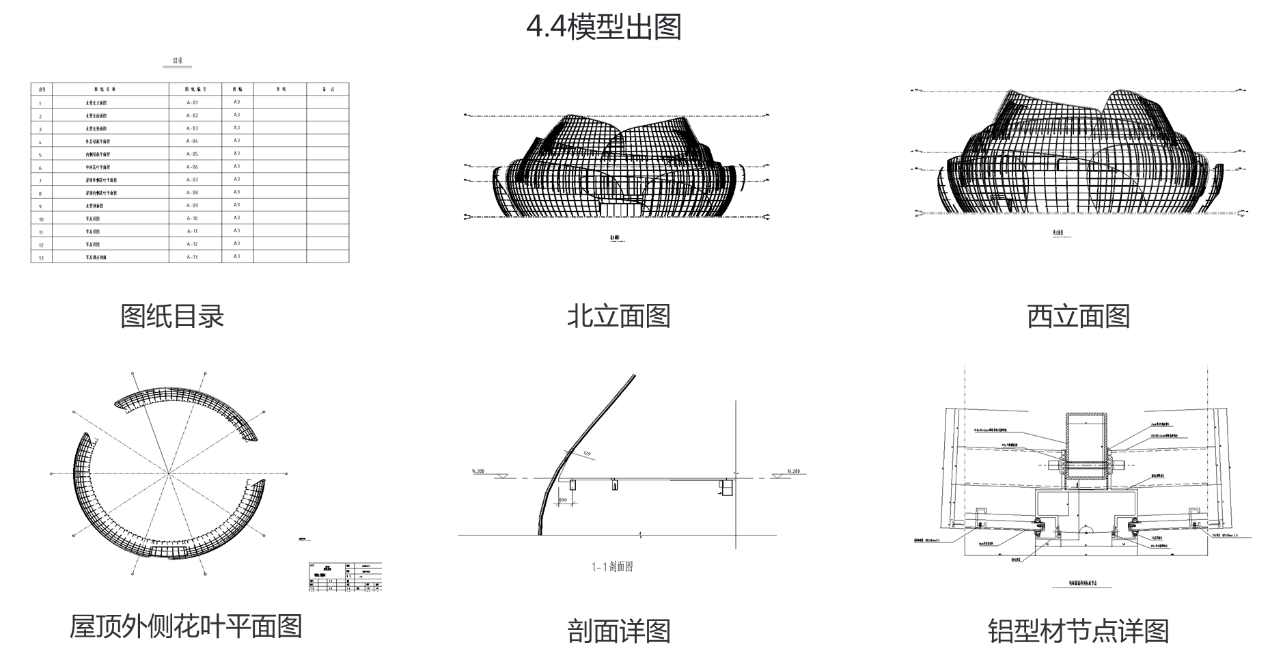

9、 龙骨模型下料以及CAD模型下料,对比
10、下料模型优化调整
11、幕墙面板编号
12、钢结构连接件建模
项目概况
重庆万达展示中心,作为重庆万达城项目的开端,位于重庆市沙坪坝区西永镇。重庆万达城项目是万达集团在全国开工的第12个大型文旅项目,是中国西部地区迄今面积最大,投资最多,规划水平最高的万达城。其占地460公顷,总投资550亿元,内容包括万达茂,室外主题乐园,大型舞台型,度假酒店群等。
本项目总用地面积约121354.82㎡,总建筑面积5743.13㎡。其中幕墙面积总计11000㎡,外幕墙面积大约7300㎡。由11片花瓣环绕组成的螺旋双曲面幕墙,外侧5片花瓣为穿孔铝板,内侧面板为彩釉玻璃幕墙,幕墙面板尺寸规格大部分都不统一,其中外侧铝板,共1315块,386种不同尺寸规格,内侧玻璃面板,共1583块,413块不同尺寸规格
项目难点
1、造型奇异,工程量大
2、工期时间短,计划排布紧密
3、质量精度要求高
4、环境恶劣,安全隐患大
5、成本控制严格
6、管理协调艰难
BIM服务内容
第一阶段:BIM投标工作
1、基于BIM应用的异型曲面建筑幕墙资料收集整理;
2、BIM投标模型建立;
3、非实体样板BIM投标模型建立;
4、BIM投标PPT制作。
第二阶段:非实体样板BIM工作
1、 图纸查错,设计交底
2、 非实体样板龙骨模型建立
3、 非实体样板面板模型建立
4、 新版非实体样板图纸模型建立
5、 通过模型对比,考虑施工因素,确定由双曲面幕墙面板改为梯形面板
6、 非实体样板模型与钢结构模型碰撞检查
7、 非实体样板模型优化调整
8、 非实体样板龙骨下料

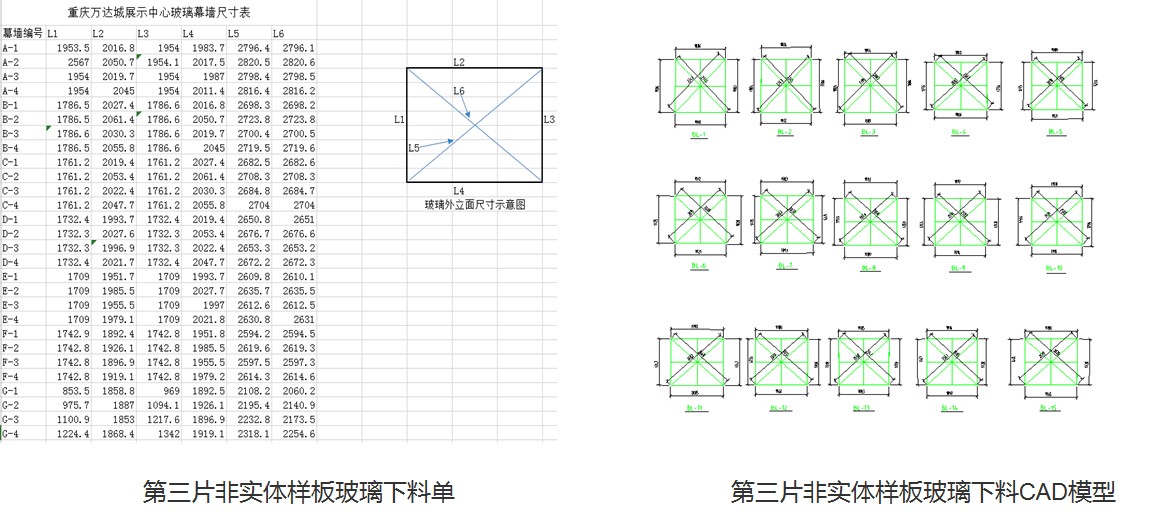

9、 非实体样板犀牛模型面板下料
10、非实体样板施工模拟。
第三阶段:项目整体BIM工作
1、设计图纸查错,设计交底
2、犀牛模型网格划分优化
3、 建立幕墙构件相应BIM族及BIM样板
4、 基于犀牛划分模型进行主龙骨及相应铝型材建模
5、 基于犀牛划分模型进行次龙骨及相应铝型材建模
6、 基于犀牛划分模型进行幕墙面板建模
7、 龙骨模型与钢结构模型碰撞,并发现较多碰撞,形成碰撞报告
8、 进行模型调整,确定施工方案,最终决定调整幕墙模型外扩100
9、 龙骨模型下料以及CAD模型下料,对比
10、下料模型优化调整

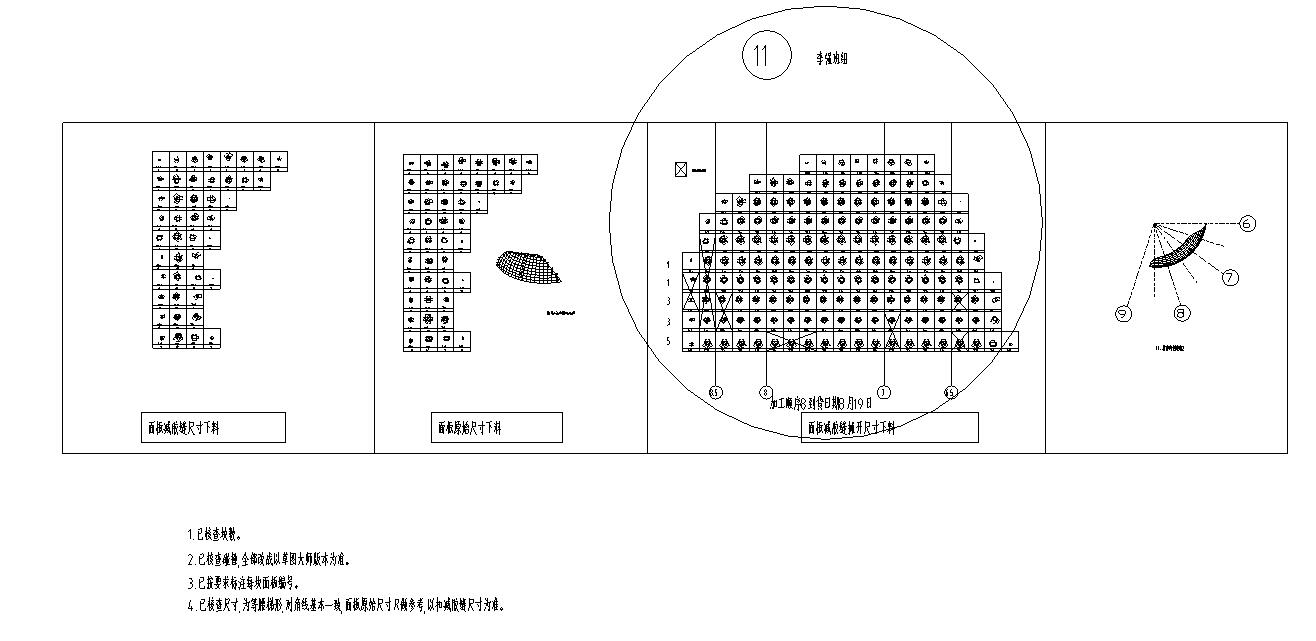

11、幕墙面板编号
12、钢结构连接件建模
13、龙骨的埋件以及地梁建立
14、机电模型碰撞,查找出需要开洞预留的幕墙面板

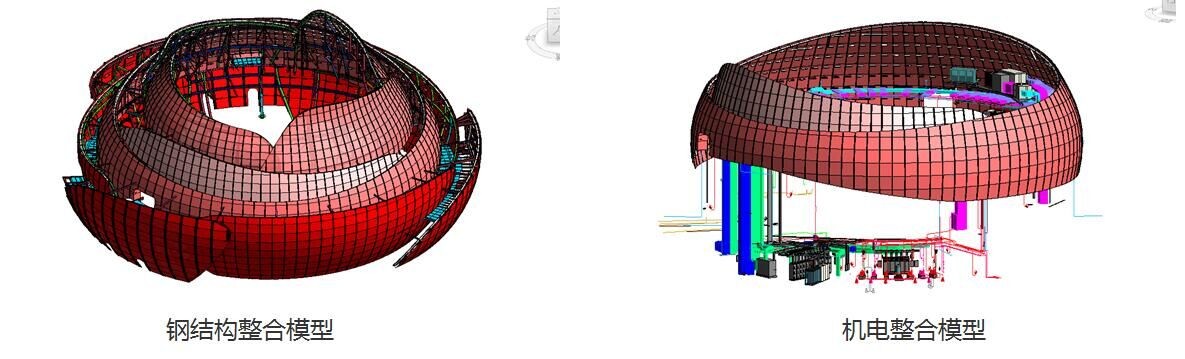

15、整合所有模型
