技术应用:Sketchup软件与Revit软件的结合,减少因为软件不同而形成的乱线。
操作步骤:
1. 新建公制植物族;

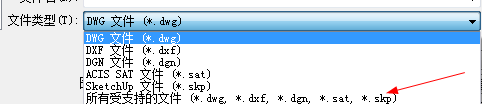

2. 点击插入-导入CAD在文件类型处选择所有文件,如下图所示;
3. 导入你所需要的SKP模型;
4. 重复上述步骤,得到一个公制植物族;

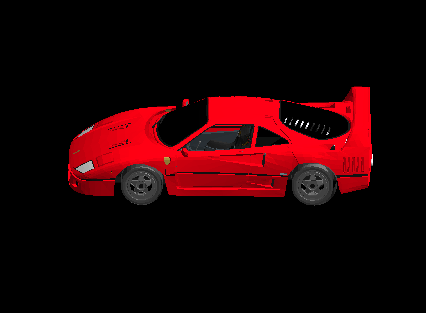

5.如下是运用植物族绘制的桥车模型; 技术应用:制作基于面的文字族,可以实时输入文字内容和更改文字大小
操作步骤:
1. 新建一个基于面的公制常规模型族;
2. 在三维视图中创建一个模型文字;
3. 点击模型文字,输入所需文字,放置在面上;
4. 选中文字,在属性浏览器中修改实例参数;
5. 导入项目中,生成三维模型文字。
