从明天开始!!施工图审查要求同步提交BIM模型!我们已准备好!
来源: | 作者:开元能信 | 发布时间: 2022-10-26 | 1844 次浏览 | 分享到:

引言:

根据住建局《关于房屋建筑和市政基础设施工程项目设计和审查阶段应用建筑信息模型(BIM)技术相关事宜的通知》(成住建发〔2022〕97号),自2022年10月1日起,申请施工图审查的房屋建筑和市政工程要求同步提交BIM模型,为确保该项工作的顺利推进,拟由市住建局主办、市勘察设计协会承办,召开房屋建筑和市政工程BIM技术施工图设计和审查技术培训会。



正文:

四川开元能信工程管理有限公司是以BIM咨询为主营业务的建筑科技公司,与国内大型建设单位、设计单位、施工单位均存在紧密合作,业务范围就涵盖了BIM技术施工图设计和报审。本次技术培训会公司组织了土建部、机电部、市政部全部员工(包含项目驻场员工)共同参与学习,目的就在于普及员工对于房屋建筑和市政工程BIM技术施工图设计和审查技术要求的了解,清楚BIM施工图设计报审流程和要点。



根据本次培训的内容,以下罗列了图审要求和模型报审要点。

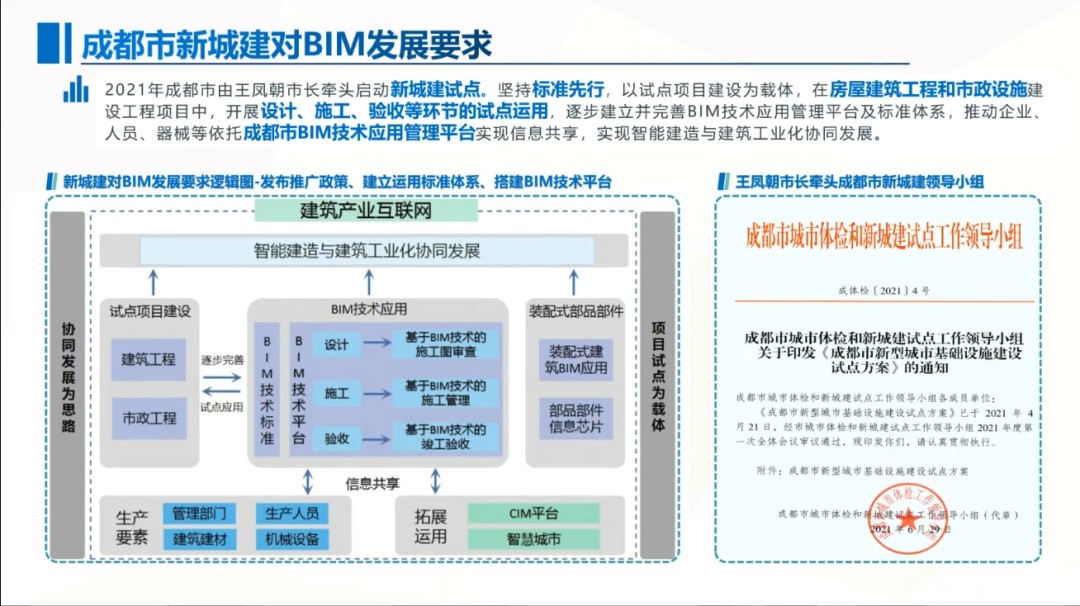

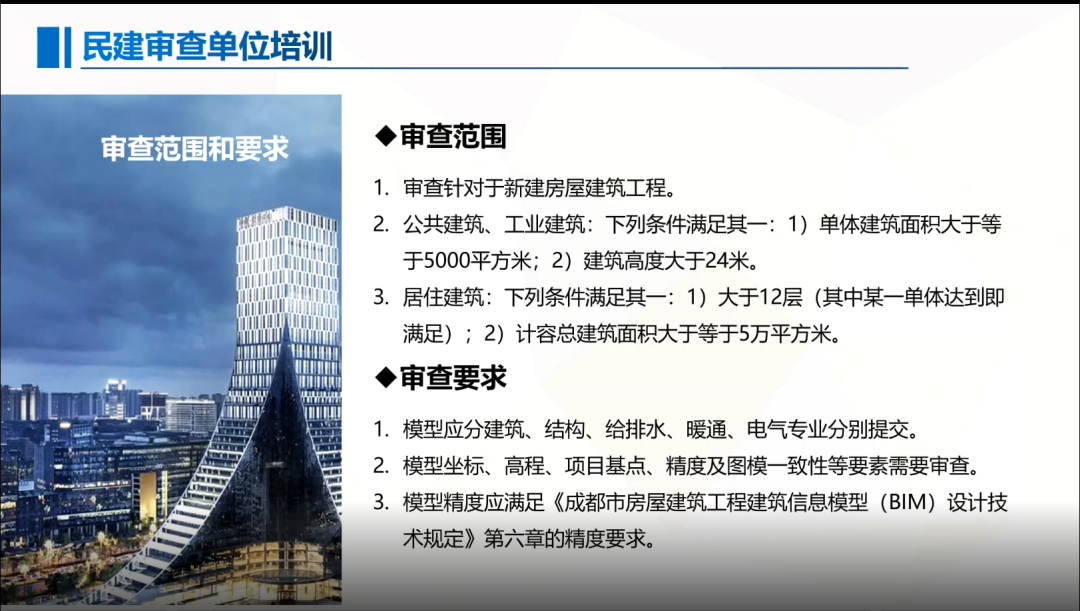

一、实施审查范围主要包含

01、新建的房屋建筑和市政工程。

02、单体面积大于等于5000㎡和建筑高度大于24米的公共建筑、工业建筑。

03、计容总建筑面积大于等于50000㎡和建筑层数大于12层的居住建筑。

04、市政工程审查范围包含道路(不含单纯道路)、桥梁、隧道、轨道交通、综合管廊、市政管线等工程建设项目。



二、报审模型的主要要求

01、模型的坐标、高程、方向应与实际工程保持一致。坐标系基于CGcS200D (z000国家大地坐标系)或成都市独立坐标系统,高程按照1985年黄海高程系统。

02、建筑工程模型应按照建筑、结构、给排水、暖通、电气专业进行分类,景观、幕墙、装饰模型可不上传。市政工程模型按照道路、桥梁、隧道、综合管廊、水处理、市政道路管线五个部分进行分类,单纯的道路模型可不提交。

03、模型命名应由工程代码+项目名称+子项名称组成,以“"隔开,工程代码及其他内容按照成都市建筑工程信息模型相关标准要求执行。

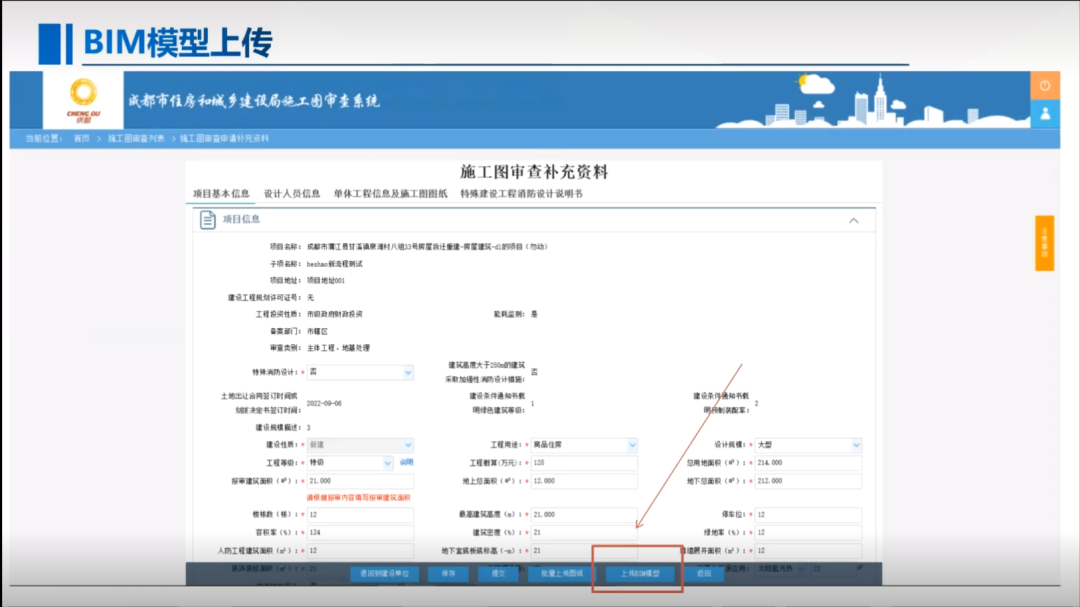

04、上传模型的格式要求为IFC格式,同步上传自评表,自评表包含项目基本信息、施工图设计信息模型交付说明和模型自评三部分内容。

三、模型审查要点主要包含

01、审查BIM模型说明书是否按照要求填报。

02、根据《成都市房屋建筑工程建筑信息模型(BIM)设计技术规定》审查BIM模型的精度是否达到要求。

03、使用IFC模型浏览器与设计图纸进行对比确定BIM模型与施工图的一致性。

04、房屋建筑工程BIM模型审查上传“成都市住房和城乡建设局施工图审查系统”,市政工程BIM模型审查暂时采用光盘或U盘存储交图审机构审查。



总结:

BIM作为建筑数字化、智能化的重要支持,是智慧城市的基本细胞,也是智慧蓉城建设的重要组成部分。四川开元能信工程管理有限公司将秉承“精业、务实、创新、卓越”的工作理念,严格按照成都市住建部的要求,履行成都市房屋建筑和市政工程BIM技术施工图设计报审工作,为智慧蓉城建设贡献一份力。
